楼宇对讲系统主要设备安装及注意事项
发布日期:
2018-10-09
浏览量:
摘要:
楼宇对讲系统主要设备安装及注意事项
现在越来越多家庭都希望拥有较高的生活品质,这是国民经济发展的必然结果。外观精美的楼宇对讲室内机能让业主生活得更舒适,惬意。现在的小区人口密度大,因此,安全问题显得更重要,建议广大消费者及采购商除了选用品质过硬,性能稳定的对讲设备外,还要正确施工布线及安装,这样才能让对讲系统在使用过程中性能达到最大的发挥,在小区实现更有效的安防作用,那么,安装楼宇对讲系统前要注意哪些事项,主要设备怎样安装呢?
一、设备安装前的准备
1.注意在安装过程中一律严禁带电操作。
2.安装前一定要仔细阅读好说明书,安装设备时务必严格按照说明书的安装步骤来一步一步进行安装。
3.检查并确认好系统所有线路没有断线、短路或断路等故障现象后,必须给接线的各接点加上焊锡,所有的接线头都不能放在管内,而应放在管外的防水处(注:接头一定要做好防水处理)。
二、楼宇室内机安装

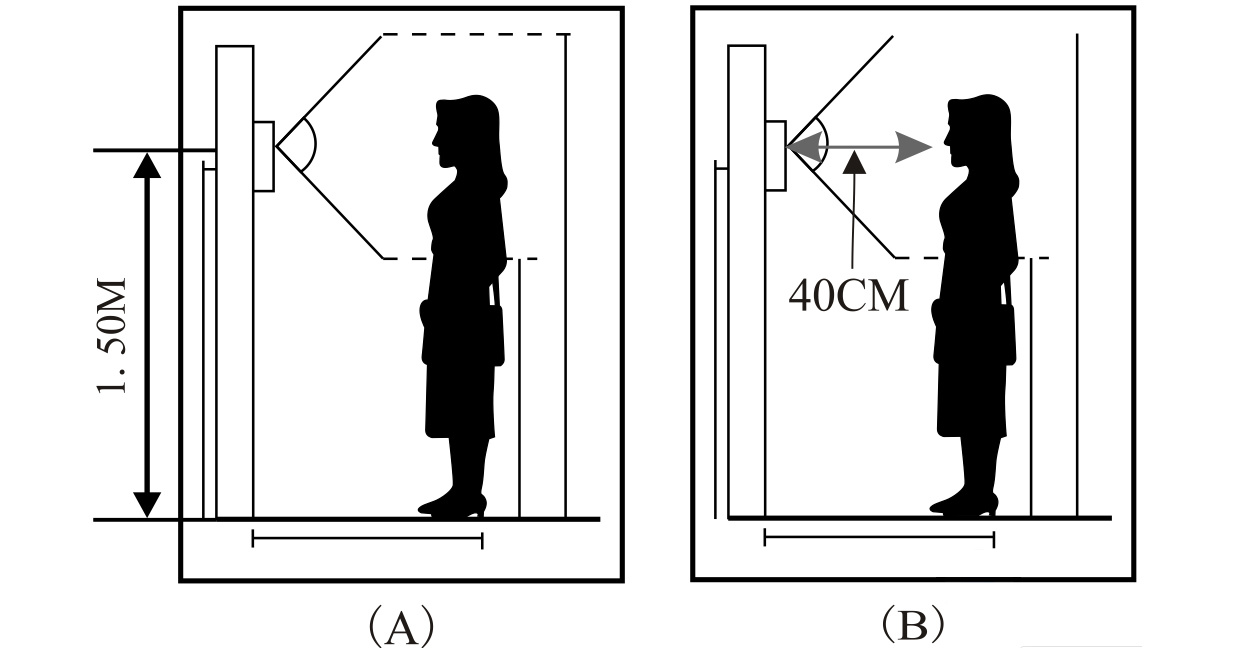

1、将可视分机安装在良好的目视水平高度,建议离地面1.5m的门口上(如图A),人与室内机对讲时的距离约为40cm(如图B)。
2、科濠分机使用的线材为4*0.5mm2护套线及75-3(96编)视频线,线长超过50米时,用4*0.75mm2护套线及75-3(96编)视频线,接线方式是室内机和室外机所配套的6芯线按相同的颜色连接。室外机的“L+”, “L-”接线端子接电控锁,连接线采用2*1.0mm2护套线。
3、室内机和室外机连接好后,将所配的变压器插入交流电源,将变压器的输出手头插入室内机的电源插座。

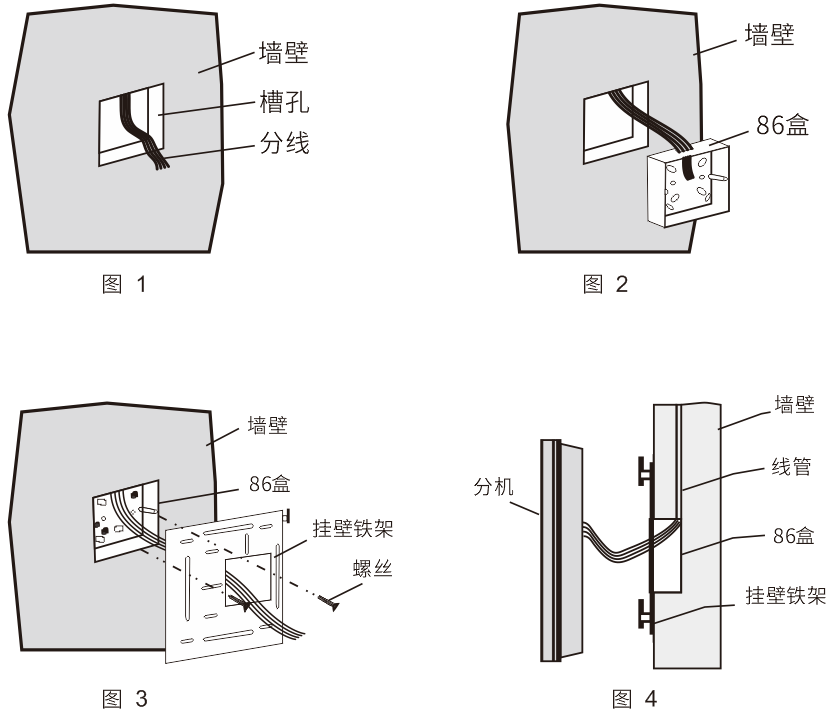

4、按86盒尺寸在86盒中心点距地面约145CM处的墙上开一槽孔(见图1)。
5、将连接分机线从86盒进线孔穿过,再将86盒装在槽孔内,并预埋水泥(见图2)。
6、留出线后,对准86盒的螺丝柱,用2个螺丝将挂墙铁架固定在86盒上(见图3)。
7、接好分机线,将分机底部的挂墙口对准持壁铁架挂钩按入并向下拉至稳固(见图4)。
8、注意室内机及门口机不应安装在门扇上或移动门上,门口机应壁挂式安装在门附近平稳的墙面上且应较牢固而不倾斜,而门口主机应嵌入式安装在门附近平稳的墙面上且应较牢固而不倾斜。

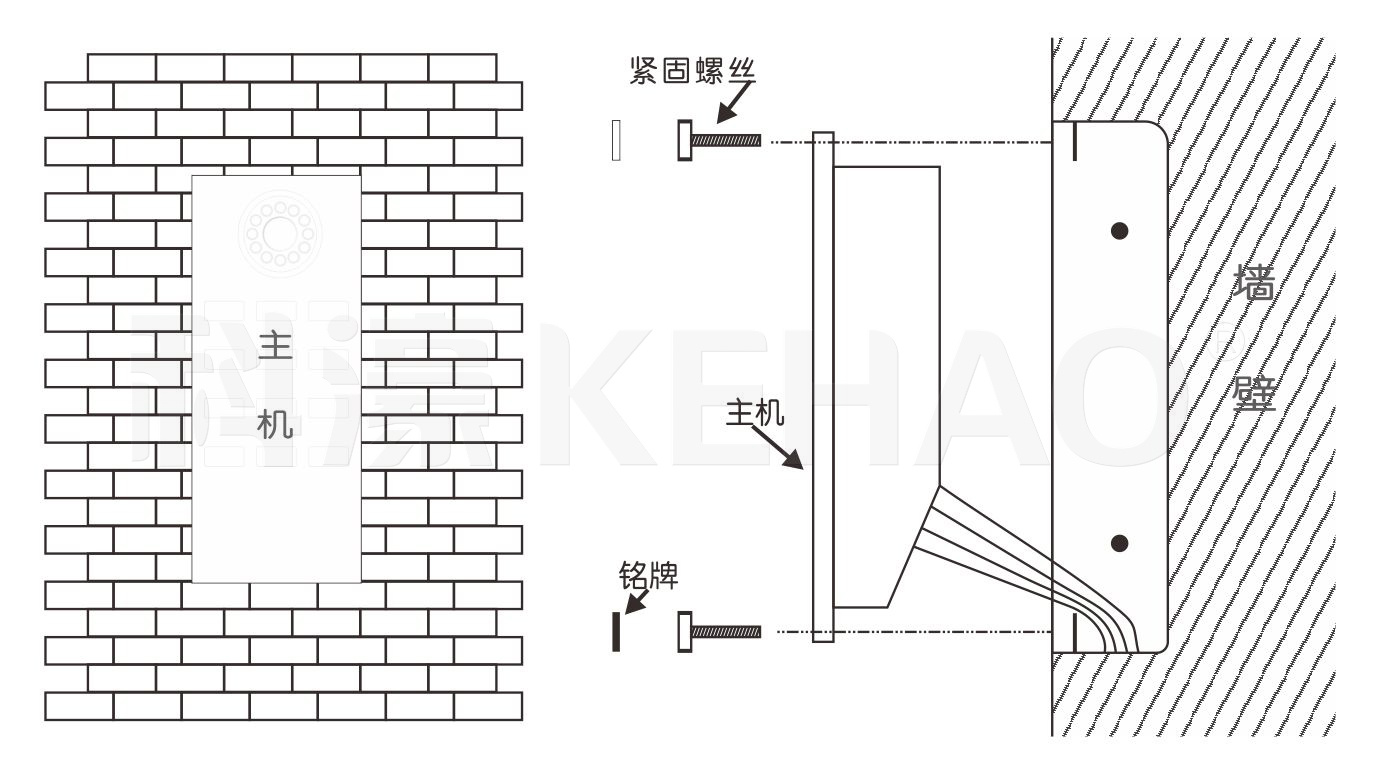

三、楼宇门口机安装
1、按主机尺寸距地面1.45米高处墙上开一个槽孔。
2、按底壳两边螺丝孔相对位置在槽内钻四个螺丝孔。
3、用自攻螺丝将底壳固定在墙上(注意应先在底壳留出出线孔并使出线孔位置朝下)。
4、接好线后将主机套入底壳,在主机上下各旋入2颗螺丝加以固紧。
5、为防止雨水进人,门口机与墙之间要用玻璃胶或乳白胶堵住缝隙。
四、管理中心机的安装
1、管理中心机是直接放在保安室里,以便能把握住户第一情况信息并及时处理。
五、设备箱的安装
1、安装的位置、高度等应符合实际设计要求,若没有设计要求,则应安装在较隐蔽安全的地方,建议底边距地面为1.4m。
2、严禁将箱体与预埋管焊在一起。
六、电源箱的安装
1、不要把电源箱安装在房屋四角侧面墙上,特别是凸出房屋的侧面墙上。
2、避免安装在有金属水管、气管等管道一侧的墙上,且绝不能安装在距离金属水管、气管小于5米的同侧墙处。电源箱、电路板均应采取接地措施,接地线应牢固可靠。
七、安装后要注意的问题
1.当设备初步安装好后,务必全面仔细严谨检查好各个部位是否正确接线,因一旦某处接错都有可能造成整个系统无法正常工作。检查好电源线是否接错或正负极是否接反,一旦出现这些问题,会烧毁系统及相关线路设备,甚至会引起火灾,后果不堪设想。
2.上电后检查好设备是否完好。
